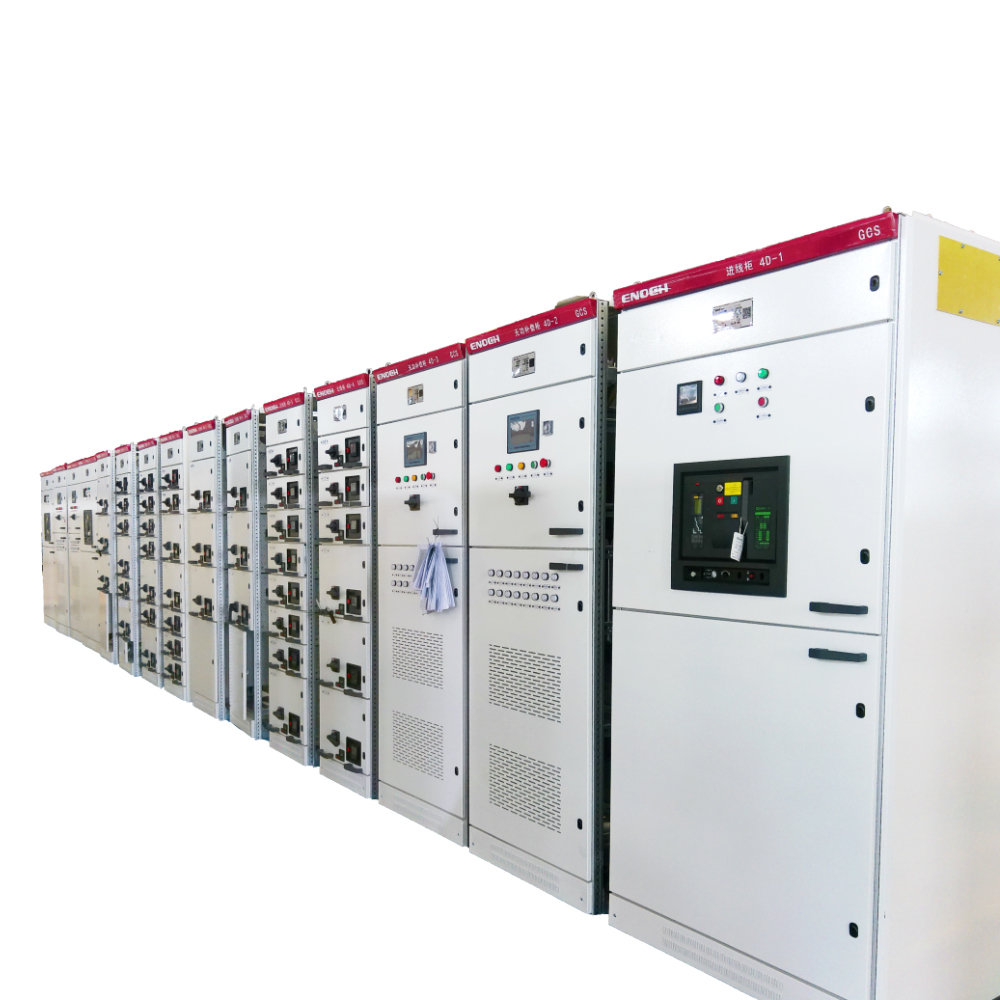

GCS型低压抽出式开关柜，适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为400V、660V、800V，额定电流为6300A及以下的发、供电系统中的配电、发动机集中控制、无功功率补偿使用的低压成套配电装置。

◆ 周围空气温度不高于 +40℃， 不低于 -5℃ , 24 小时内平均温度不得高于 +35℃。超过时，需根据实际情况降容运行；

◆ 户内使用，使用地点的海拔高度不得超过 2000m；

◆ 周围空气相对湿度在上限温度为 +40℃时不超过 50％，在较低温度时允许有较大的相对湿度，如 +20℃时为 90％，应考虑到由于温度的变化可能会偶然产生凝露的影响；

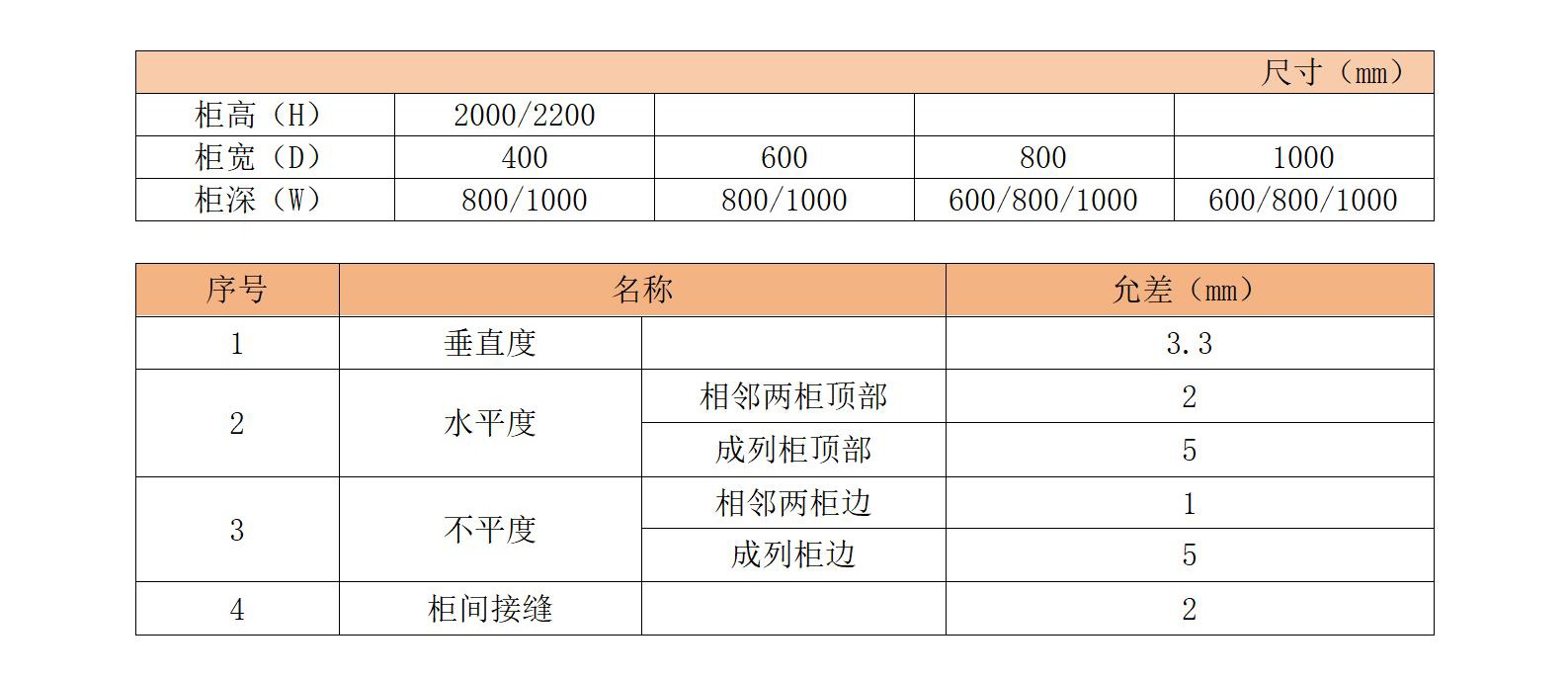

◆ 装置安装时与垂直面的倾斜度不超过 5°，且整组柜列相对平整 ( 符合 GBJ232-82 标准 )；

◆ 装置应安装在无剧烈震动和冲击以及不足以使电器元件受 到不应有腐蚀的场所 ;

◆ 用户有特别要求时，可以与制造厂协商解决。

◆主电路方案

GCS 柜的主电路方案共 32 组 118 个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。包括了发电、供用电和其它电力用户的需要，额定工作电流为 6300A，适用 3150kVA 及以下的配电变压器选用。此外，为适用供用电提高功率因数的需要而设计了电容器补偿柜，考虑综合投资的需要而设计了电抗器柜。

IEC439-1《低压成套开关和控制设备》

GB7251《低压成套开关设备》
