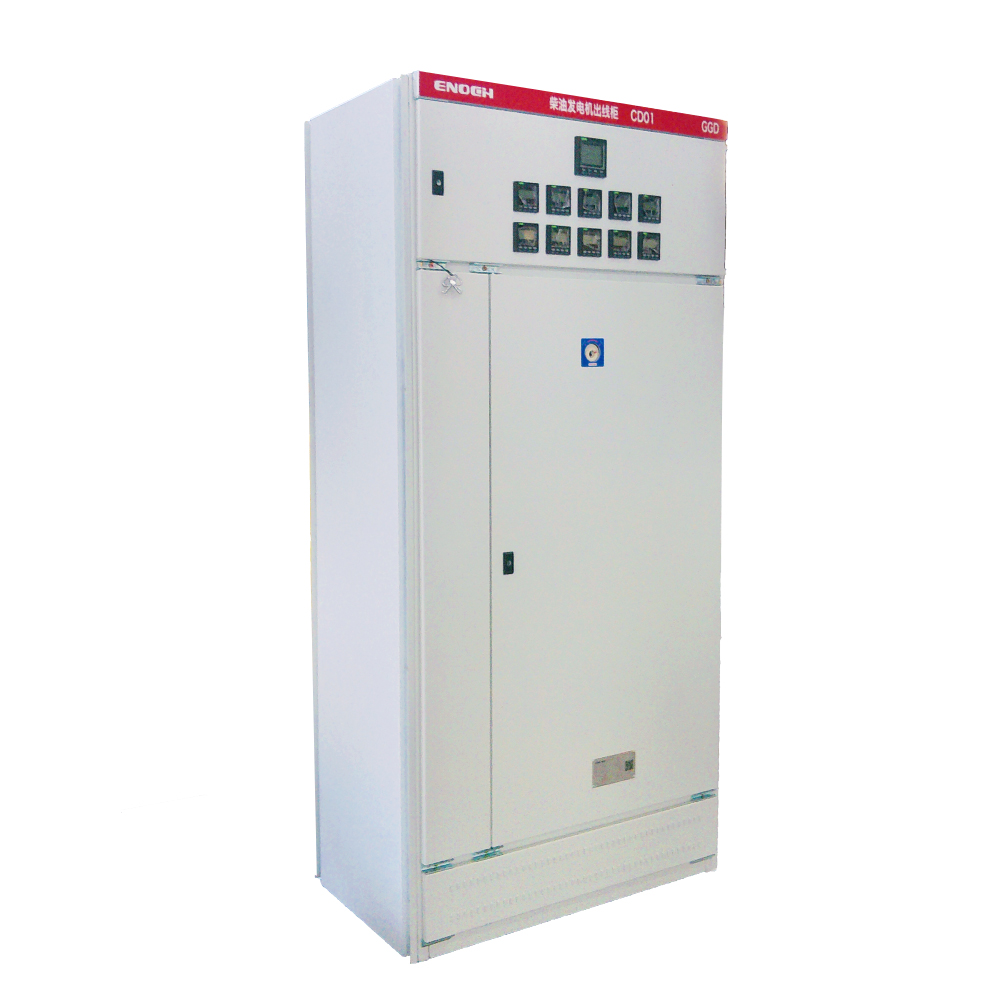

GGD 交流低压固定式开关柜适用于发电厂、变电站、工矿企业等电力用户使用。主电路方案是征求了广大设计使用部门的意见选编的，增加了发电厂需要的方案。额定电流增加到 5000A ，适合 2500kVA 及以下的配电变压器选用。

结构简介:

◆ GGD 型交流低压配电柜的柜体采用通用柜的型式，构架用 8MF 冷弯型钢局部焊接组装而成 ，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。

通用柜的零部件按模块原理设计，并有 20 模的安装孔。通用系数高， 可以使工厂实现预生产 ， 既缩短了生产制造周期，也提高了工作效率。

◆ GGD 柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上型成一个自然风道，达到散热的目的。

◆ GGD 柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外型和各部分的分割尺寸，使整柜美观大方，面目焕然一新。

◆柜门用转轴活动铰链与构架相连，安装拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

◆装有电器元件的仪表门用多股软铜线与框架连接，柜内的安装件与柜架间用滚花螺钉连接，整柜构成完整的接地保护电路。

◆柜体表面采用喷塑，附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。

◆柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

◆柜体的防护等级为 IP30，用户也可根据使用环境的要求在 IP20 ～ IP40 之间选择。
